Komplettset mit Dreifachstegplatten X-Struktur aus Polycarbonat - 16 mm mit Verbinderprofilen

  • Artikel-Nr: KDSX16KVB-2
  • Hersteller: KDW
  • Status: Lieferzeit ca. 8 bis 10 Werktage Lieferzeit ca. 8 bis 10 Werktage




  • Komplettdach mit 16 mm Dreifachstegplatten mit X-Struktur

  • Kalkuliert mit Verbinderprofilen Alu-Oberprofil und Auflagegummi

  • Drei Farben zur Auswahl

Lichtdurchlässigkeit:

  • Klar           ca. 68 %

  • Opal/Weiß  ca. 42 %

  • Bronce       ca. 30 %

Maßangaben in Breite x Länge

Länge = Wasserlaufrichtung

Maßangaben in Breite x Länge - Länge = Wasserlaufrichtung

Im Komplettset enthalten sind:

​Dreifachstegplatten mit X-Struktur und UV-Schutz, Breite: 980 mm

Verbinder-Verlegeprofile Alu-Gummi-Komplett (Oberprofil aus Aluminium und Auflagegummi))

Alu-Bremswinkel (Abschlußwinkel)

Alu-Abschlußprofile (Stirnseiten oben und unten)

VA-Schrauben mit Dichtung für das Oberprofil

Stirnseitenverschlußbänder

Gesamtbreite: in mm >

3060 4060 5060 6060 7060

Stegplatten

Breite: 980 mm

X001116...

3 Stk 4 Stk 5 Stk 6 Stk 7 Stk

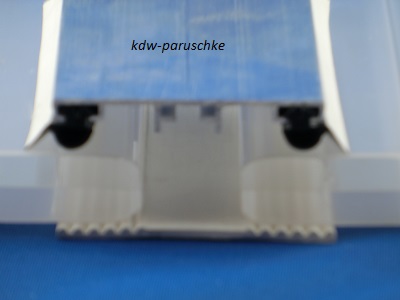

Verbinderprofil Mitte

102015-16



2 Stk 3 Stk 4 Stk 5 Stk 6 Stk

Verbinderprofil Rand

102013-16

2 Stk 2 Stk 2 Stk 2 Stk 2 Stk

U-Abschlußprofile

Länge: 980 mm

103016U

3 Stk 4 Stk 5 Stk 6 Stk 7 Stk

U-Abschlußprofile

mit Tropfkante

Länge: 980 mm

103016T

3 Stk 4 Stk 5 Stk 6 Stk 7 Stk

Spezial-Silicon

SIC

1 Stk 1 Stk 1 Stk 1 Stk 1 Stk

Anti-Dust-

Klebebänder

6 lfm 8 lfm 10 lfm 12 lfm 14 lfm

Bremswinkel

102001-60

4 Stk 5 Stk 6 Stk 7 Stk 8 Stk

Ausreichend Edelstahlschrauben liegen bei.



- Der Abstand der Verlegeprofile sollte von Mitte bis Mitte 1000 mm betragen.
  (Plattenbreite + 20 mm)
- Wir empfehlen ein Gefälle von mind. 7 %.
- Ohne Unterkonstruktion.

1. Stegplatte
2. Verlegeprofil ALU Komplett
3. Klemmdeckel (optional)
4. Bremswinkel
5. Abschlußprofil mit Tropfkante
6. Edelstahlschraube
7. Edelschraube mit Dichtung
8. Abschlußprofil (verdeckt durch 9. Wandanschlußprofil)
9. Wandanschlußprofil mit Dichtung (optional)
Garantie auf Hagelschlag: 10 Jahre
Garantie UV-Beständigkeit: 10 Jahre
Struktur: dreifach mit X-Struktur
Stärke: 16 mm
Flächengewicht: 2500 g/qm
Stegabstand: 14 mm
Lichtdurchlässigkeit: Klar 68%/Opal 42%/Bronce 30%
Größe Artikel-Nr Preis Stk.
Breite 3060 x Länge 2500 mm KDSX16KVB-2 365.001
Breite 3060 x Länge 3000 mm KDSX16KVB-3 418.001
Breite 3060 x Länge 3500 mm KDSX16KVB-4 474.001
Breite 3060 x Länge 4000 mm KDSX16KVB-5 530.001
Breite 3060 x Länge 4500 mm KDSX16KVB-6 586.001
Breite 3060 x Länge 5000 mm KDSX16KVB-7 642.001
Breite 3060 x Länge 6000 mm KDSX16KVB-9 754.001
Breite 3060 x Länge 7000 mm KDSX16KVB-10 866.001
Breite 4060 x Länge 2500 mm KDSX16KVB-11 465.001
Breite 4060 x Länge 3000 mm KDSX16KVB-12 537.001
Breite 4060 x Länge 3500 mm KDSX16KVB-13 610.001
Breite 4060 x Länge 4000 mm KDSX16KVB-14 683.001
Breite 4060 x Länge 4500 mm KDSX16KVB-15 756.001
Breite 4060 x Länge 5000 mm KDSX16KVB-16 829.001
Breite 4060 x Länge 6000 mm KDSX16KVB-18 974.001
Breite 4060 x Länge 7000 mm KDSX16KVB-19 1155.001
Breite 5060 x Länge 2500 mm KDSX16KVB-20 558.001
Breite 5060 x Länge 3000 mm KDSX16KVB-21 648.001
Breite 5060 x Länge 3500 mm KDSX16KVB-22 738.001
Breite 5060 x Länge 4000 mm KDSX16KVB-23 828.001
Breite 5060 x Länge 4500 mm KDSX16KVB-24 917.001
Breite 5060 x Länge 5000 mm KDSX16KVB-25 999.001
Breite 5060 x Länge 6000 mm KDSX16KVB-26 1221.001
Breite 5060 x Länge 7000 mm KDSX16KVB-27 1399.001
Breite 6060 x Länge 2500 mm KDSX16KVB-28 652.001
Breite 6060 x Länge 3000 mm KDSX16KVB-29 759.001
Breite 6060 x Länge 3500 mm KDSX16KVB-30 865.001
Breite 6060 x Länge 4000 mm KDSX16KVB-31 972.001
Breite 6060 x Länge 4500 mm KDSX16KVB-32 1114.001
Breite 6060 x Länge 5000 mm KDSX16KVB-33 1220.001
Breite 6060 x Länge 6000 mm KDSX16KVB-34 1433.001
Breite 6060 x Länge 7000 mm KDSX16KVB-35 1694.001
Breite 7060 x Länge 2500 mm KDSX16KVB-36 754.001
Breite 7060 x Länge 3000 mm KDSX16KVB-37 878.001
Breite 7060 x Länge 3500 mm KDSX16KVB-38 999.001
Breite 7060 x Länge 4000 mm KDSX16KVB-39 1159.001
Breite 7060 x Länge 4500 mm KDSX16KVB-40 1283.001
Breite 7060 x Länge 5000 mm KDSX16KVB-41 1406.001
Breite 7060 x Länge 6000 mm KDSX16KVB-43 1699.001
Breite 7060 x Länge 7000 mm KDSX16KVB-44 1948.001
1 inkl. 19% MwSt. zzgl. Versandkosten
