Komplettdach mit 25 mm Stegplatten X-Struktur in Klar aus Polycarbonat und KDW-Komplettprofilen ALU-Thermo-ALU

  • Artikel-Nr: KDSPC25K980-30903000
  • Hersteller: KDW
  • Status: Lieferzeit ca. 8 bis 10 Werktage Lieferzeit ca. 8 bis 10 Werktage




  • Komplettdach mit 25 mm Stegplatten in Klar

  • Kalkuliert mit ALU-Thermo-ALU Komplett-Verlegeprofile

  • Thermisch getrennte Verlegeprofile

  • Lichtdurchlässigkeit: ca. 58 %

  • für Wintergärten

Maßangaben in Breite x Länge
Länge = Wasserlaufrichtung


Maßangaben in Breite x Länge - Länge = Wasserlaufrichtung

Im Komplettsystem enthalten sind:

​Stegplatten mit X-Aussteifung und UV-Schutz, Breite: 980 mm oder 1200 mm

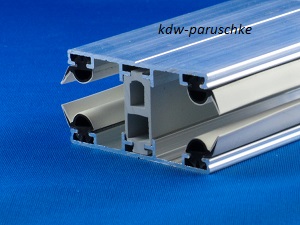

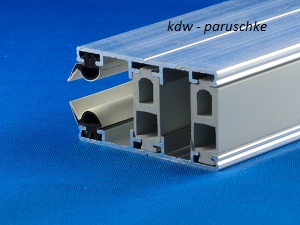

Thermo-Verlegeprofile Alu-Komplett (Ober- und Unterprofile mit Thermo-Distanzleiste)

Alu-Bremswinkel (Abschlußwinkel)

Alu-Abschlußprofile (Stirnseiten oben und unten)

VA-Schrauben mit Dichtung für die Verlegeprofile

Stirnseitenverschlußbänder

Gesamtbreite: in mm >
3090 4100 5110 6120 7130 8140

Stegplatten

Breite: 980 mm

3 Stk 4 Stk 5 Stk 6 Stk 7 Stk 8 Stk

Thermo

Mittelprofile

2 Stk 3 Stk 4 Stk 5 Stk 6 Stk 7 Stk

Thermo

Randprofile

2 Stk 2 Stk 2 Stk 2 Stk 2 Stk 2 Stk

Bremswinkel

102001-60

4 Stk 5 Stk 6 Stk 7 Stk 8 Stk 9 Stk

U-Abschlußprofile

Länge: 980 mm

103025U

6 Stk 8 Stk 10 Stk 12 Stk 14 Stk 16 Stk


Spezial-Silicon

SIC

1 Stk 1 Stk 1 Stk 1 Stk 1 Stk 1 Stk

Anti-Dust-

Klebebänder

6 lfm 8 lfm 10 lfm 12 lfm 14 lfm 16 lfm





Gesamtbreite: in mm > 3750 4980 6210 7440 8670



Stegplatten

Breite: 1200 mm



3 Stk.

4 Stk. 5 Stk. 6 Stk. 7 Stk.

Thermo Mittelprofile



2 Stk. 3 Stk. 4 Stk. 5 Stk. 6 Stk.

Thermo Randprofile



2 Stk. 2 Stk. 2 Stk. 2 Stk. 2 Stk.

Bremswinkel

102001-60

4 Stk. 5 Stk. 6 Stk. 7 Stk. 8 Stk.

U-Abschlußprofile

Länge: 1200 mm

103025U

6 Stk. 8 Stk. 10 Stk. 12 Stk. 14 Stk.



            .

Spezial-Silicon

SIC

1 Stk. 1 Stk. 1 Stk. 1 Stk. 1 Stk.

Anti-Dust-

Klebebänder

8 lfm. 10 lfm. 13 lfm. 16 lfm. 18 lfm.

Alle Verlegeprofile sind aus Aluminium mit thermischer Trennung und Dichtungen.

Ausreichend Edelstahlschrauben liegen bei.




Der Abstand der Verlegeprofile sollte von Mitte bis Mitte betragen: Plattenbreite + 30 mm
- Plattenbreite: 980 mm = Verlegebreite: 1010 mm
- Plattenbreite: 1200 mm = Verlegebbreite: 1230 mm

Wir empfehlen ein Gefälle von mind. 7 %.
Ohne Unterkonstruktion.

1. Stegplatte
2. Verlegeprofil ALU Komplett
3. Klemmdeckel (optional)
4. Bremswinkel
5. Abschlußprofil mit Tropfkante
6. Edelstahlschraube
7. Edelschraube mit Dichtung
8. Abschlußprofil (verdeckt durch 9. Wandanschlußprofil)
9. Wandanschlußprofil mit Dichtung (optional)
Lichtdurchlässigkeit: 58 %
Stärke: 25 mm
UV-Schutz: ja
Flächengewicht: 3400 g/qm
K-Wert: 1,4
Brandklasse nach EN 13501-1: b-s2,dO
Größe Artikel-Nr Preis Stk.
Breite 3090 x Länge 3000 mm KDSPC25K980-30903000 717.151
Breite 3090 x Länge 3500 mm KDSPC25K980-30903500 813.751
Breite 3090 x Länge 4000 mm KDSPC25K980-30904000 911.401
Breite 3090 x Länge 5000 mm KDSPC25K980-30905000 1106.701
Breite 3090 x Länge 6000 mm KDSPC25K980-30906000 1302.001
Breite 3090 x Länge 7000 mm KDSPC25K980-30907000 1496.251
Breite 4100 x Länge 3000 mm KDSPC25K980-41003000 924.001
Breite 4100 x Länge 3500 mm KDSPC25K980-41003500 1048.951
Breite 4100 x Länge 4000 mm KDSPC25K980-4100400 1177.051
Breite 4100 x Länge 5000 mm KDSPC25K980-41005000 1430.101
Breite 4100 x Länge 6000 mm KDSPC25K980-41006000 1731.451
Breite 4100 x Länge 7000 mm KDSPC25K980-41007000 1993.951
Breite 5110 x Länge 3000 mm KDSPC25K980-5110300 1115.101
Breite 5110 x Länge 3500 mm KDSPC25K980-51103500 1270.501
Breite 5110 x Länge 4000 mm KDSPC25K980-51104000 1426.951
Breite 5110 x Länge 5000 mm KDSPC25K980-51105000 1783.951
Breite 5110 x Länge 6000 mm KDSPC25K980-51106000 2112.601
Breite 5110 x Länge 7000 mm KDSPC25K980-51107000 2459.101
Breite 6120 x Länge 3000 mm KDSPC25K980-61203000 1306.201
Breite 6120 x Länge 3500 mm KDSPC25K980-61203500 1491.001
Breite 6120 x Länge 4000 mm KDSPC25K980-61204000 1725.151
Breite 6120 x Länge 5000 mm KDSPC25K980-61205000 2108.401
Breite 6120 x Länge 6000 mm KDSPC25K980-61206000 2513.701
Breite 6120 x Länge 7000 mm KDSPC25K980-61207000 2882.251
Breite 7130 x Länge 3000 mm KDSPC25K980-71303000 1499.401
Breite 7130 x Länge 3500 mm KDSPC25K980-71303500 1761.901
Breite 7130 x Länge 4000 mm KDSPC25K980-71304000 1989.751
Breite 7130 x Länge 5000 mm KDSPC25K980-71305000 2413.951
Breite 7130 x Länge 6000 mm KDSPC25K980-71306000 2878.051
Breite 7130 x Länge 7000 mm KDSPC25K980-71307000 3305.401
Breite 8140 x Länge 3000 mm KDSPC25980-81403000 1755.601
Breite 8140 x Länge 3500 mm KDSPC25980-81403500 2011.801
Breite 8140 x Länge 4000 mm KDSPC25980-81404000 2255.401
Breite 8140 x Länge 5000 mm KDSPC25980-81405000 2774.101
Breite 8140 x Länge 6000 mm KDSPC25980-81406000 3253.951
Breite 8140 x Länge 7000 mm KDSPC25980-81407000 3759.001
Breite: 3750 x Länge: 3000 mm KDSPC25K120-37503000 815.851
Breite: 3750 x Länge: 3500 mm KDSPC25K120-37503500 927.151
Breite: 3750 x Länge: 4000 mm KDSPC25K120-37504000 1036.351
Breite: 3750 x Länge: 5000 mm KDSPC25K120-37505000 1257.901
Breite: 3750 x Länge: 6000 mm KDSPC25K120-37506000 1467.901
Breite: 3750 x Länge: 7000 mm KDSPC25K120-37507000 1746.151
Breite: 4980 x Länge: 3000 mm KDSPC25K120-49803000 1036.351
Breite: 4980 x Länge: 3500 mm KDSPC25K120-49803500 1179.151
Breite: 4980 x Länge: 4000 mm KDSPC25K120-49804000 1320.901
Breite: 4980 x Länge: 5000 mm KDSPC25K120-49805000 1659.001
Breite: 4980 x Länge: 6000 mm KDSPC25K120-49806000 1944.601
Breite: 4980 x Länge: 7000 mm KDSPC25K120-49807000 2244.901
Breite: 6210 x Länge: 3000 mm KDSPC25K120-62103000 1254.751
Breite: 6210 x Länge: 3500 mm KDSPC25K120-62103500 1431.151
Breite: 6210 x Länge: 4000 mm KDSPC25K120-62104000 1656.901
Breite: 6210 x Länge: 5000 mm KDSPC25K120-62105000 2010.751
Breite: 6210 x Länge: 6000 mm KDSPC25K120-62106000 2376.151
Breite: 6210 x Länge: 7000 mm KDSPC25K120-62107000 2764.651
Breite: 7440 x Länge: 3000 mm KDSPC25K120-74403000 1467.901
Breite: 7440 x Länge: 3500 mm KDSPC25K120-74403500 1732.501
Breite: 7440 x Länge: 4000 mm KDSPC25K120-74404000 1942.501
Breite: 7440 x Länge: 5000 mm KDSPC25K120-74405000 2412.901
Breite: 7440 x Länge: 6000 mm KDSPC25K120-74406000 2832.901
Breite: 7440 x Länge: 7000 mm KDSPC25K120-74407000 3252.901
Breite: 8670 x Länge: 3000 mm KDSPC25K120-86703000 1759.801
Breite: 8670 x Länge: 3500 mm KDSPC25K120-86703500 1993.951
Breite: 8670 x Länge: 4000 mm KDSPC25K120-86704000 2255.401
Breite: 8670 x Länge: 5000 mm KDSPC25K120-86705000 2780.401
Breite: 8670 x Länge: 6000 mm KDSPC25K120-86706000 3253.951
Breite: 8670 x Länge: 7000 mm KDSPC25K120-86707000 3753.751
1 inkl. 19% MwSt. zzgl. Versandkosten
