Stegplatten aus Polycarbonat (PC) sind ideal, wenn es auf höchste Schlagzähigkeit und Witterungsbeständigkeit ankommt. Polycarbonat ist der modernste Werkstoff mit der höchsten Schlagfestigkeit und der größten Hagelsicherheit. Es zeichnet sich zusätzlich durch eine optimale Witterungsbeständigkeit aus, die durch die einseitige Oberflächenvergütung auf der Wetterseite gewährleistet wird. Eine Vergilbung des Materials wird somit entgegengewirkt. Die praktischen Stegplatten sind trotz ihres angenehm geringen Flächengewichts durch und durch robust und weisen eine hohe Temperaturbeständigkeit auf.
- 10 Jahre Garantie auf Hagelschlag - siehe auch unter Zusatzinfos
Verlegehinweise und Montageanleitung: siehe eine Zeile höher: unter Zusatzinfos und Merkmale
Hagel verursacht oftmals erheblichen Schaden.
Insbesondere bei Überdachungen gilt es daher, auf den Einsatz von hagelsicheren Baumaterialien zu achten.
Als geeignetes Material – zum Beispiel für Carports – erweist sich hier diese Breitkammerstegplatte.
Sie gewährt langjährige Hagelsicherheit und zeichnet sich zudem durch eine hohe Transparenz aus.
Dabei vereint sie die Vorteile des Rohstoffes Polycarbonat mit den optischen und statischen Qualitäten einer herkömmlichen Acrylglas-Stegdoppelplatte.
30 mm breite Kammern gewährleisten eine hervorragende Durchsicht.
Die Einsatzgebiete
|
- Carportdächer
- Gewächshäuser
- Hallenlichtbänder
- Sanierung alter Glasflächen
- Stadiondächer

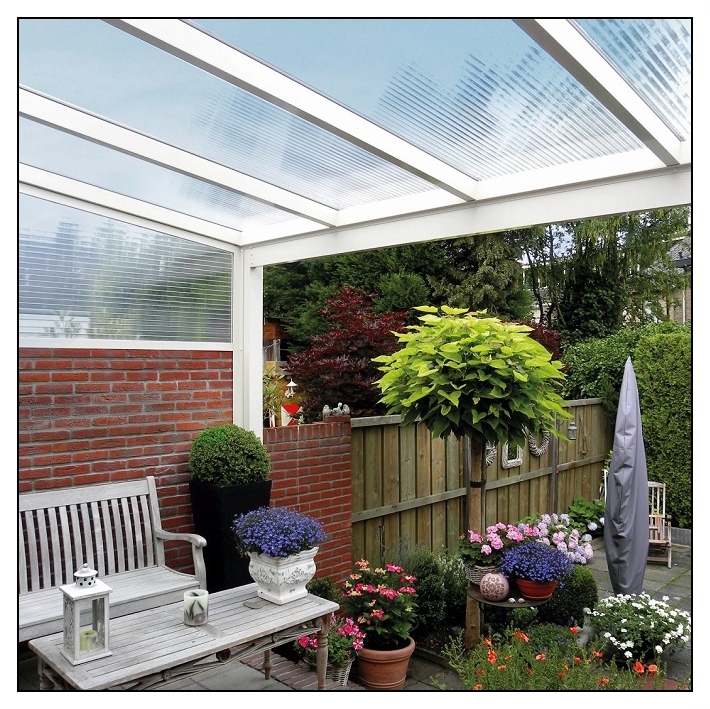

- Terrassenüberdachung
|
|
Lagerung der Breitkammer-Doppelstegplatten K32 aus Polycarbonat
Nicht in der prallen Sonne lagern. Bei Lagerung im Stapel besteht die Gefahr der Verformung bei direkter Sonneneinstrahlung. Lagern Sie die Platten plan und schützen sie vor Verschmutzung und mechanischer Belastung. Als Abdeckung eignen sich beispielsweise eine weiße Folie oder ein starker Karton.
Ausdehnung/Schrumpf
Durch Temperatureinfluss ändert sich die Dimension der Platte. Dies muss konstruktiv beachtet werden. Die entsprechenden Werte finden Sie in der Tabelle "TechnischeDaten".
Kondensat/Beschlagen
Unter bestimmten Witterungseinflüssen kann es in den Hohlkammern zu Kondensatbildung kommen. Dies ist konstruktionsbedingt und kein Grund zur Reklamation, da Material und Funktion der Platten dadurch nicht beeinträchtigt werden !
Beschichtung/Veredelung
Die Veredelung der Platten ist je nach Produkt (z. Bsp. solar control oder sun) nur einseitig aufgebracht. Beachten Sie dazu unbedingt die Infos auf der Schutzfolie der Platten.
Abdichtung
Falls zusätzliches Abdichten erforderlich sein sollte, verwenden sie das Spezial-Silikon, da es neutralvernetzt und kunststoff verträglich ist.
Dachneigung
Die Dachneigung darf nicht geringer sein als 7° (12,3 cm/Meter = 12,3 %). Dies gilt auch in tieferen Lagen!
Unterkonstruktion
Holz, möglichst verzugfreie Leimbinder oder auch Metall. Die Sparrenoberflächen weiß streichen oder mit reflektierendem Scobalit Klebeband silber kaschieren, um Hitzestau, der zu Rissbildung und Verformung führen kann, zu vermeiden. Holzschutzmittel/Imprägnierung gut trocknen und ablüften lassen, da andernfalls Verfärbungen möglich sind.
Hinterlüftung
Für ausreichende Hinterlüftung muss gemäß DIN 4108 gesorgt werden. Bei offenen Bauten wie z. B. Carports, Pergolen etc. erübrigen sich besondere bauliche Maßnahmen.
Begehbarkeit
Nur mit gewichtsverteilender Laufbohle begehbar. Laufbohlen abpolstern! Ohne diese Vorkehrung niemals das Dach betreten!
Unterstützungsabstände
Die Platte muss ringsum mind. 30 mm auf liegen und/oder im gummierten Aluprofil eingeschoben werden. Querunterstützungen können (falls erforderlich) auch nach der Verlegung eingebaut werden. Die Unterstützungsabstände richten sich nach der Dachneigung sowie den örtlichen Wind- und Schneelasten.
Sparrenabstände
Falls die Unterkonstruktion noch nicht vorhanden ist, empfehlen wir die Sparren so zu verteilen, dass die Platten nicht geschnitten werden müssen. In der Regel muss so nur die letzte Platte in der Breite gekürzt werden. Der Abstand muss außer der Plattenbreite auch den Raum für den Profilsteg und eine Dehnfuge beinhalten. Dieses „Rastermaß“ von Profilmitte zu Profilmitte errechnet sich wie folgt:
Die Verlegesysteme sind nicht selbsttragend und erfordern auf jeden Fall eine Unterkonstruktion!
Trennen
Die Hohlkammerplatten lassen sich mit feinverzahnten Hand-, oder Tischkreissägen problemlos zuschneiden. Die anfallenden Späne müssen mit Druck- oder Saugluft entfernt werden.
Bohren
Die Hohlkammerplatten werden mit passenden Profilen verlegt. Falls konstruktionsbedingt gebohrt werden muss, müssen die Bohrungen ca. 50 % größer als der Schraubenschaftdurchmesser sein. Verwenden Sie möglichst einen Scobalit Kunststoffschälbohrer.
Reinigung
Verwenden Sie nur eine milde Seifenlauge, Schwamm und reichlich Wasser
| Struktur: |
2-fach |
| UV-Schutz: |
beidseitig |
| Stärke: |
16 mm |
| Stegabstand: |
32 mm |
| Garantie: |
10 Jahre |
| Wärmedurchgang U-Wert (W/m² K): |
2,5 |
| Flächengewicht: |
3,60 kg/m² |
| Brandklasse nach EN 13501-1: |
E |
| Schalldämmung: |
21dB |
| Querauflagen - Unterstützungsabstände bei 980 mm Plattenbreite: |
frei verlegbar bis 120 kg |
| Schlag- und Hagelfestigkeit: |
bis 40 mm Hagelkorn |
| Lichtdurchlässigkeit: |
81 % |
Hersteller:
Scobalitwerk Wagner GmbH
Zürnkamp27
21217 Seevetal-Meckelfeld
Deutschland
