Komplettdach mit 16 mm Dreifachstegplatten K25 | multi UV-IQ-Relax in Opal/Perlmutt | und V16 Komplettprofilen | SGS

" Exolon® (ehemals Makrolon®) multi UV - IQ-Relax Stegplatten "

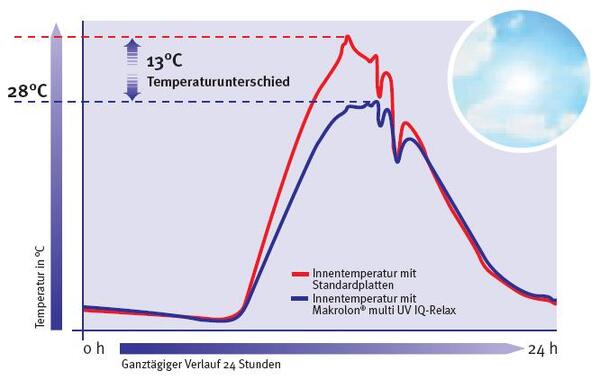

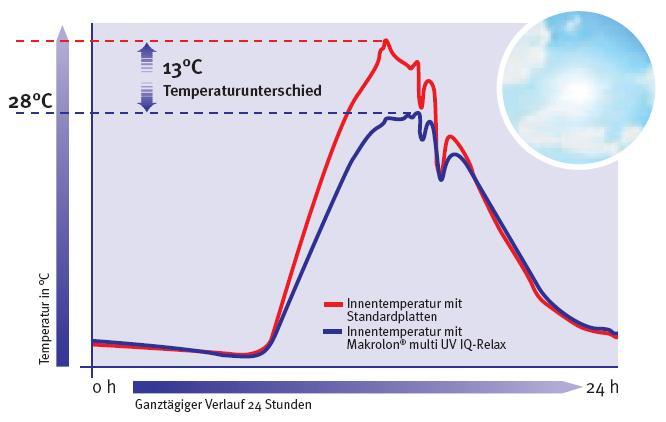

Drinnen ist es immer angenehm ! Die neue Generation der Exolon® multi UV IQ-Relax Platten, ein idealer Baustoff für Dacheindeckungen in Wintergärten, Veranden und Pergolen. Die intelligenten Platten sorgen stets für ein angenehmes und behagliches Raumklima. Neu ist außerdem die homogene Lichtausbeute, welche zu einem besonders angenehmen „Lichtklima" führt. Sommer: Hält die Hitze draussen, läßt das Licht hinein... Winter: Hält die Wärme drinnen, läßt das Licht hinein... Exolon multi IQ-Relax Eigenschaften: Hohe Lichtdurchlässigkeit Drastisch hitzereduzierend Einzigartige blendarme Optik Überzeugen sie sich selbst Im Vergleich zu handelsüblichen Standardplatten reduzieren die IQ-Relax Platten die Hitze extrem bei gleichzeitig hohem Lichteinfall – ein hervorragendes Ergebnis. Tests am Beispiel eines unbelüfteten/unbeheizten Wintergartens zeigten eine Reduktion im Innenraum um bis zu 13°C im Vergleich zu Standardplatten. Das bedeutet: höchste Selektivität egal welches Wetter draußen herrscht. Referenzen - Bitte auf das Bild oben rechts klicken.
• Extreme Schlagfestigkeit
• Hervorragende Wärmedämmung
• Gewährleistung auf Witterungs- und Hagelverhalten
• hohe Lichtdurchlässigkeit ungeachtet der Opal (Perlmutt) Einfärbung bei optimaler Lichtstreuung

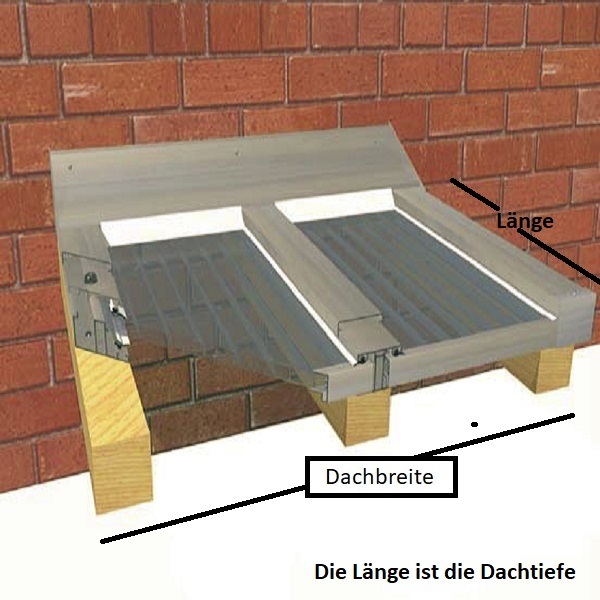

Das erste Maß steht für die Breite des Daches (Das ist die Seite wo das Wasser von der Dachrinne aufgefangen wird).
Das zweite Maß steht für die Länge des Daches (Das ist die Wasserlaufrichtung von der Wand zur Dachrinne)


Terrassendach-Komplettbausatz mit Hitzereduzierenden-Dreifach-Stegplatten Opal/Perlmutt und Verlegezubehör bestehend aus:

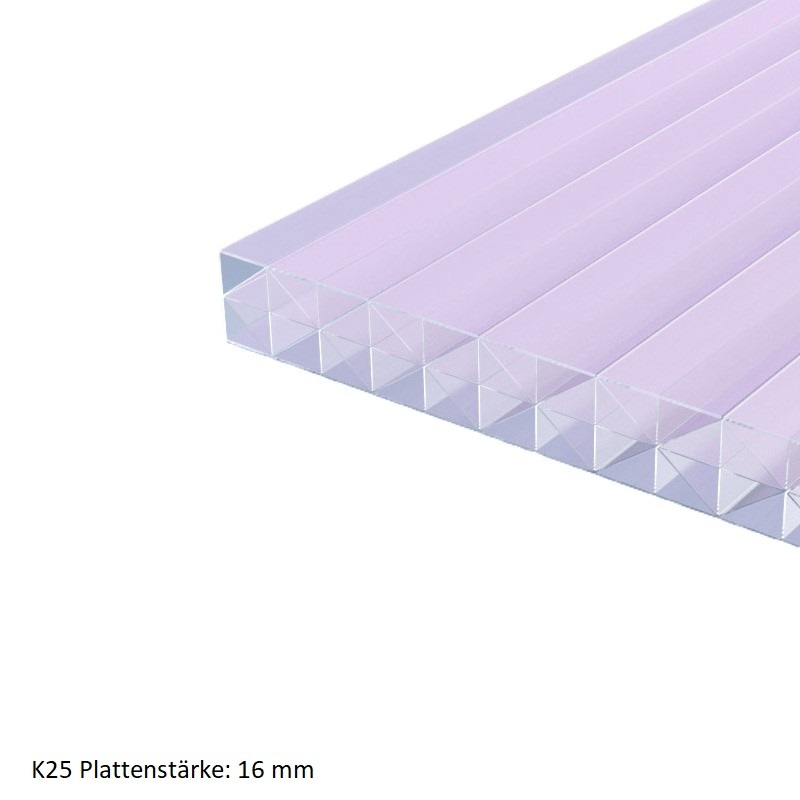

• Dreifach-Stegplatten K25 in Opal/Perlmutt in 980 mm Breite
• ohne Unterkonstruktion
• siehe folgende Aufstellung



Lagerung
Nicht in der prallen Sonne lagern. Bei Lagerung im Stapel besteht die Gefahr der Verformung bei direkter Sonneneinstrahlung. Lagern Sie die Platten plan und schützen sie vor Verschmutzung und mechanischer Belastung. Als Abdeckung eignen sich beispielsweise eine weiße Folie oder ein starker Karton.

Ausdehnung/Schrumpf
Durch Temperatureinfluss ändert sich die Dimension der Platte. Dies muss konstruktiv beachtet werden. Die entsprechenden Werte finden Sie in der Tabelle "TechnischeDaten".

Kondensat/Beschlagen
Unter bestimmten Witterungseinflüssen kann es in den Hohlkammern zu Kondensatbildung kommen. Dies ist konstruktionsbedingt und kein Grund zur Reklamation, da Material und Funktion der Platten dadurch nicht beeinträchtigt werden !

Beschichtung/Veredelung
Die Veredelung der Platten ist je nach Produkt (z. Bsp. solar control oder sun) nur einseitig aufgebracht. Beachten Sie dazu unbedingt die Infos auf der Schutzfolie der Platten.

Abdichtung
Falls zusätzliches Abdichten erforderlich sein sollte, verwenden sie das Spezial-Silikon, da es neutralvernetzt und kunststoff verträglich ist.

Dachneigung
Die Dachneigung darf nicht geringer sein als 7° (12,3 cm/Meter = 12,3 %). Dies gilt auch in tieferen Lagen!

Unterkonstruktion
Holz, möglichst verzugfreie Leimbinder oder auch Metall. Die Sparrenoberflächen weiß streichen oder mit reflektierendem Scobalit Klebeband silber kaschieren, um Hitzestau, der zu Rissbildung und Verformung führen kann, zu vermeiden. Holzschutzmittel/Imprägnierung gut trocknen und ablüften lassen, da andernfalls Verfärbungen möglich sind.

Hinterlüftung
Für ausreichende Hinterlüftung muss gemäß DIN 4108 gesorgt werden. Bei offenen Bauten wie z. B. Carports, Pergolen etc. erübrigen sich besondere bauliche Maßnahmen.

Begehbarkeit
Nur mit gewichtsverteilender Laufbohle begehbar. Laufbohlen abpolstern! Ohne diese Vorkehrung niemals das Dach betreten!

Unterstützungsabstände
Die Platte muss ringsum mind. 20 mm auf liegen und/oder im gummierten Aluprofil eingeschoben werden. Querunterstützungen können (falls erforderlich) auch nach der Verlegung eingebaut werden. Die Unterstützungsabstände richten sich nach der Dachneigung sowie den örtlichen Wind- und Schneelasten.

Sparrenabstände

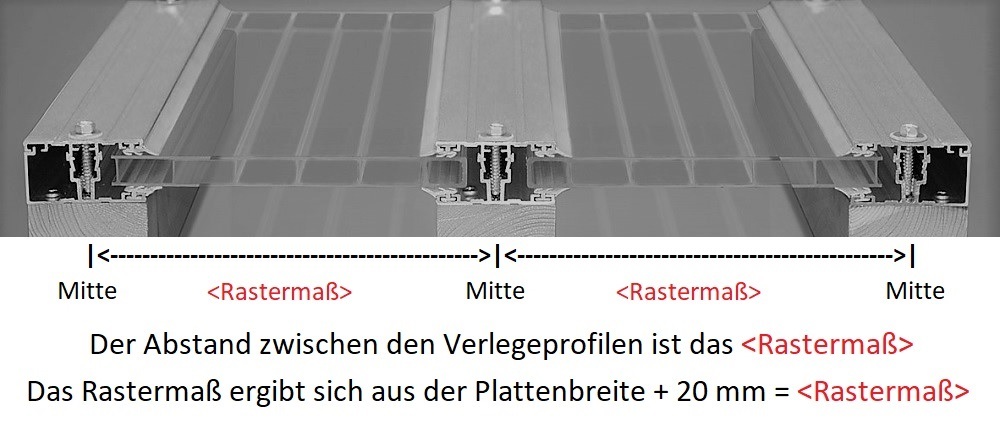

Falls die Unterkonstruktion noch nicht vorhanden ist, empfehlen wir die Sparren so zu verteilen, dass die Platten nicht geschnitten werden müssen. In der Regel muss so nur die letzte Platte in der Breite gekürzt werden. Der Abstand muss außer der Plattenbreite auch den Raum für den Profilsteg und eine Dehnfuge beinhalten. Dieses „Rastermaß“ von Profilmitte zu Profilmitte errechnet sich wie folgt:


Die Verlegesysteme sind nicht selbsttragend und erfordern auf jeden Fall eine Unterkonstruktion!
Trennen
Die Hohlkammerplatten lassen sich mit feinverzahnten Hand-, oder Tischkreissägen problemlos zuschneiden. Die anfallenden Späne müssen mit Druck- oder Saugluft entfernt werden.

Bohren
Die Hohlkammerplatten werden mit passenden Profilen verlegt. Falls konstruktionsbedingt gebohrt werden muss, müssen die Bohrungen ca. 50 % größer als der Schraubenschaftdurchmesser sein. Verwenden Sie möglichst einen Scobalit Kunststoffschälbohrer.

Reinigung
Verwenden Sie nur eine milde Seifenlauge, Schwamm und reichlich Wasser
