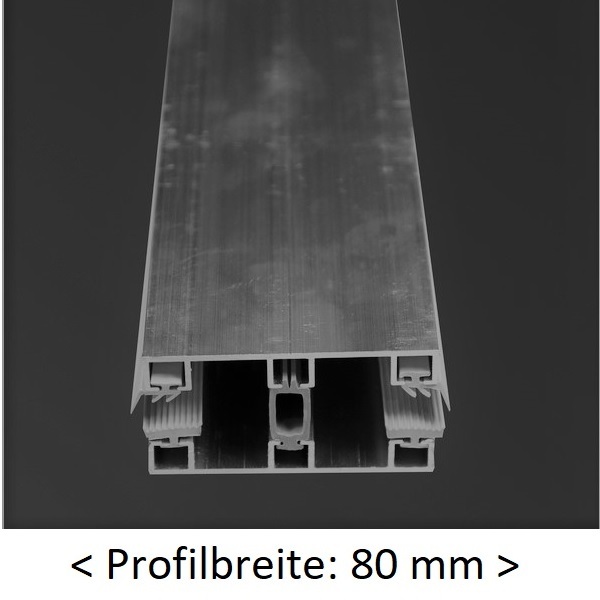

80er Mittelprofil Alu-Komplett | für 10 mm VSG oder Stegplatten | Typ V6 | SCO |

"Verlegung: 80er Thermoprofil V6 für 10 mm Plattenstärke"

Durch die thermische Trennung (Aluoberprofil-Kunststoffdistanzleiste-Aluunterprofil) ist dieses System sehr gut geeignet für windgeschützte Terrassenüberdachungen und geschlossene Wintergärten. Das Thermo-Mittelprofil und Thermo-Randprofil sind besonders isoliert, um Wärmebrücken zu vermeiden. Eingezogene Lippendichtungen sorgen zudem für Dichtigkeit gegen Regenwasser.

Zuerst werden die Unterprofile auf der Unterkonstruktion ausgerichtet.

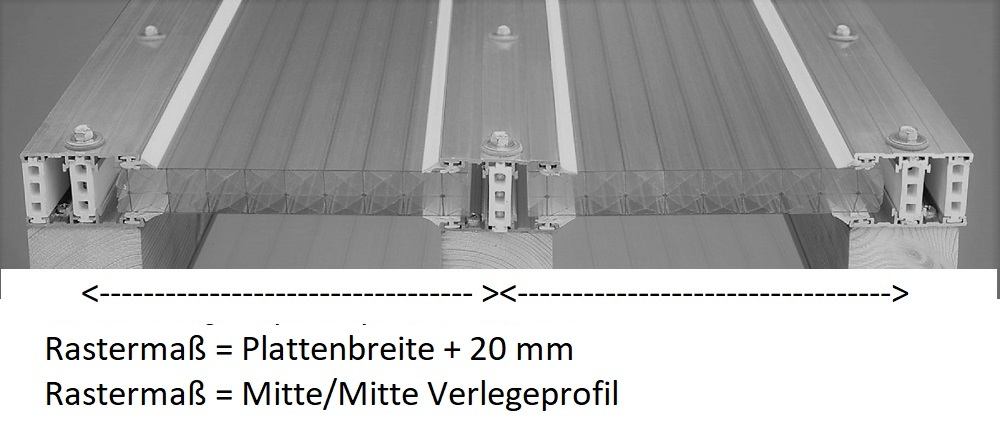

Das Achsmaß von Profilmitte bis Profilmitte beträgt c 2 cm mehr als die Platte breit ist.
Beispielrechnung einer 98 cm breiten Stegplatte: 98 cm + 2 cm = max. 100 cm
Das Unterprofil wird nun im Abstand von 35 cm beidseitig im Wechsel links/rechts neben der Stegaufnahme auf der Unterkonstruktion verschraubt.
- Linsenkopf-Schrauben 4,5 x 35 mm Artikel-Nr. 1759 werden benötigt
Der Distanzclip wird im Unterprofil (Stegaufnahme) eingeschoben.
Die vorbereitete Platte wird eingelegt.
Das Oberprofil wird nun auf den Distanzclip aufgelegt im Abstand von 40 cm mittig im Thermo-Adapter verschraubt.
- Schrauben mit Neoprendichtung  6,3 x 32 mm Artikel-Nr. 1732 werden benötigt
Um ein Abrutschen der Platten zu verhindern, befestigen Sie hierfür am unteren Ende der Profile einen Bremswinkel.
- Linsenkopf-Schrauben 4,2 x 16 mm Artikel-Nr. 4216 werden benötigt
