"Verlegung: 60er Thermoprofil V3 für 25 mm Plattenstärke"
Durch die thermische Trennung (Aluoberprofil-Kunststoffdistanzleiste-Aluunterprofil) ist dieses System sehr gut geeignet für windgeschützte Terrassenüberdachungen und geschlossene Wintergärten. Das Thermo-Mittelprofil und Thermo-Randprofil sind besonders isoliert, um Wärmebrücken zu vermeiden. Eingezogene Lippendichtungen sorgen zudem für Dichtigkeit gegen Regenwasser.
Zuerst werden die Unterprofile auf der Unterkonstruktion ausgerichtet.

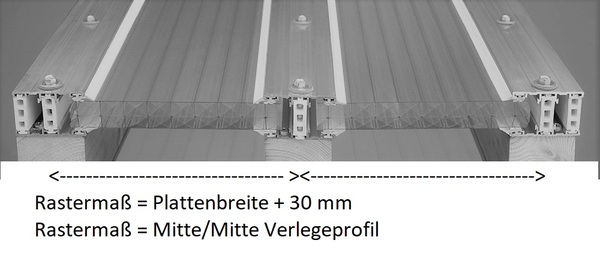

Das Achsmaß von Profilmitte bis Profilmitte beträgt ca. 2,8 - 3 cm mehr als die Platte breit ist.
Beispielrechnung einer 98 cm breiten Stegplatte: 98 cm + 3 cm = max. 101 cm
Das Unterprofil wird nun im Abstand von 35 cm beidseitig links/rechts neben der Stegaufnahme auf der Unterkonstruktion verschraubt.
- Linsenkopf-Schrauben 4,5 x 35 mm Artikel-Nr. 1759 werden benötigt
Der Distanzclip wird im Unterprofil (Stegaufnahme) eingeschoben.
Die vorbereitete Platte wird eingelegt.
Das Oberprofil wird nun auf den Distanzclip aufgelegt im Abstand von 40 cm mittig im Thermo-Adapter verschraubt.
- Schrauben mit Neoprendichtung 6,3 x 38 mm Artikel-Nr. 735 werden benötigt
Um ein Abrutschen der Platten zu verhindern, befestigen Sie hierfür am unteren Ende der Profile einen Bremswinkel.
- Linsenkopf-Schrauben 4,2 x 16 mm Artikel-Nr. 4216 werden benötigt
Bei Fragen rufen Sie bitte an. Wir helfen gerne.
Damit nur das bestellt wird was auch wirklich benötigt wird.
| Profilbreite: |
60 mm |
| Farbe: |
Aluminium Blank |
| Aufnahme für Plattenstärke: |
25 mm |
| Gesamthöhe: |
41 mm |
| Abstand Mitte/Mitte Verlegeprofil: |
Plattenbreite + 28 bis 30 mm |
| Größe |
Artikel-Nr |
Lieferstatus |
Preis |
Mtr |
| Länge: 1000 mm |
652-3 |
Diese Größe dient nur als Preisinfo |
20.90€1
Grundpreis:
20,90€
/1mtr.
|
|
| Länge: 2000 mm |
652-7 |
 SCO | Deutschland ca. 2 Wochen | Belgien, Luxemburg, Niederlande 4 bis 6 Wochen | |
41.78€1
Grundpreis:
20,89€
/1mtr.
|
|
| Länge: 2500 mm |
652-8 |
SCO | Deutschland ca. 2 Wochen | Belgien, Luxemburg, Niederlande 4 bis 6 Wochen | |
52.24€1
|
|
| Länge: 3000 mm |
652-9 |
SCO | Deutschland ca. 2 Wochen | Belgien, Luxemburg, Niederlande 4 bis 6 Wochen | |
62.69€1
|
|
| Länge: 3500 mm |
652-10 |
SCO | Deutschland ca. 2 Wochen | Belgien, Luxemburg, Niederlande 4 bis 6 Wochen | |
73.13€1
|
|
| Länge: 4000 mm |
652-11 |
SCO | Deutschland ca. 2 Wochen | Belgien, Luxemburg, Niederlande 4 bis 6 Wochen | |
83.58€1
|
|
| Länge: 5000 mm |
652-13 |
SCO | Deutschland ca. 2 Wochen | Belgien, Luxemburg, Niederlande 4 bis 6 Wochen | |
104.47€1
|
|
| Länge: 6000 mm |
652-15 |
SCO | Deutschland ca. 2 Wochen | Belgien, Luxemburg, Niederlande 4 bis 6 Wochen | |
125.37€1
|
|
| Länge: 7000 mm |
652-16 |
SCO | Deutschland ca. 2 Wochen | Belgien, Luxemburg, Niederlande 4 bis 6 Wochen | |
146.26€1
|
|
Weitere Informationen zu dem Artikel:
Hersteller:
Scobalitwerk Wagner GmbH
Zürnkamp27
21217 Seevetal-Meckelfeld
Deutschland
seevetal@scobalit.de
