V2 Verbinder (Mittelprofil) ALU-Komplett für 16 mm Stegplatten, Typ KDW30

  • Artikel-Nr:
  • Hersteller: KDW Versandgruppe 1
  • Status: Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage

Grundpreis: ab 12,44 /lfdm.

Verlegung: Profil V2

Beim Verbindersystem dient das Auflagegummi als Auflage (ersetzt das Unterprofil) für die einzelnen Stegplatten im Verbinder Mittel- oder Randprofil. Die elastischen Profilbänder (Auflagegummi) und Lippendichtungen sorgen für einen dichten Abschluss, so das auch kein Regenwasser durchdringen kann. Der passende Zierklemmdeckel (Option) schirmt die Konstruktion nach oben sicher ab.

-

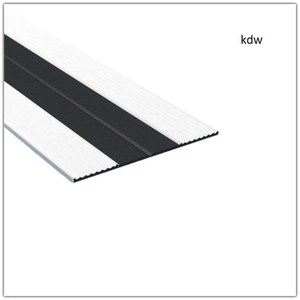

Das Auflagegummi wird wird auf dem Sparren aufgelegt und fixiert. (Selbstklebend)

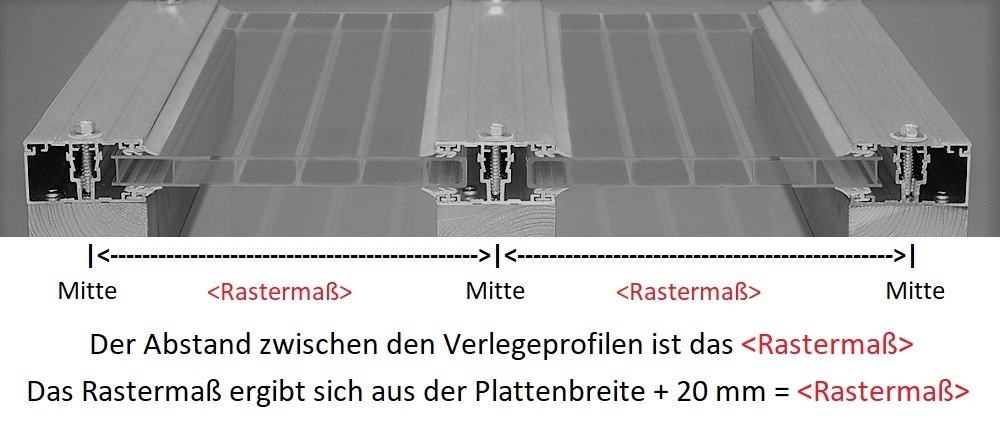

Das Achsmaß von Profilmitte bis Profilmitte beträgt max.3 cm mehr als die Platte breit ist.
Beispielrechnung einer 98 cm breiten stegplatte: 98 cm + max. 3 cm = max. 101 cm.

Die vorbereitete Platte wir aufgelegt.

Das Oberprofil wird im Abstand von 25 cm mittig in der Unterkonstruktion (durchgehend) verschraubt.

  • bei Holzunterkonstruktionen - Benötigt werden pro lfdm. Profil 4 Schrauben in 5,5 x 85 mm (siehe unten)
  • bei Metallunterkonstruktionen - Benötigt werden pro lfdm. Profil 4 Schrauben in 5,5 x 50 mm (siehe unten)
?Bei Fragen rufen Sie bitte an. Wir helfen gerne.
Damit nur das bestellt wird was auch wirklich benötigt wird.

?
  • Für 16 mm Stegplatten

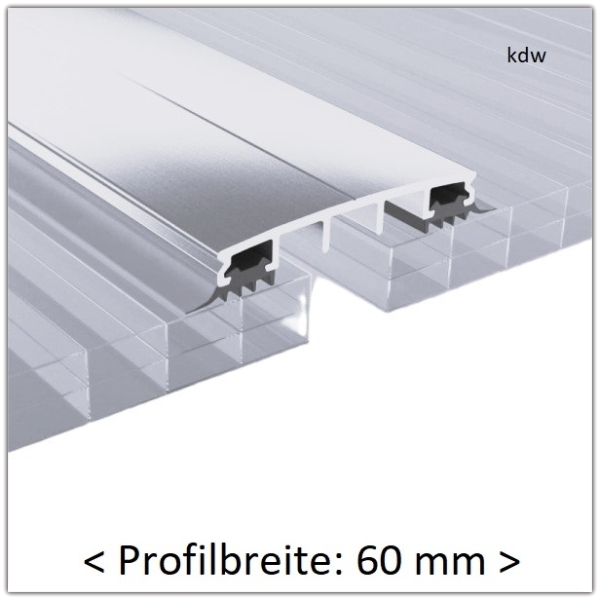

  • Profilbeite: 60 mm

  • Alu-Oberprofil komplett mit eingezogenen Lippendichtungen & Auflagegummi
  • mit Schraubkanal
  • Längen: von 2 bis 7 meter
Profilbreite: 60 mm
Abstand Mitte/Mitte Verlegeprofil: Plattenbreite + 30 mm
Profilhöhe: ca. 28 mm
Mittelstegbreite: 15 mm
Größe Artikel-Nr Lieferstatus Preis Stk.
Länge: 1000 mm Diese Größe ist nicht lieferbar Diese Größe ist nicht lieferbar 12.441
Grundpreis: 12,44 /lfdm.
Länge: 2000 mm V2M60-20 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 24.871
Grundpreis: 12,44 /lfdm.
Länge: 2500 mm V2M60-25 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 31.091
Grundpreis: 12,44 /lfdm.
Länge: 3000 mm V2M60-30 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 37.301
Grundpreis: 12,44 /lfdm.
Länge: 3500 mm V2M60-35 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 43.521
Grundpreis: 12,44 /lfdm.
Länge: 4000 mm V2M60-40 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 49.731
Grundpreis: 12,44 /lfdm.
Länge: 4500 mm V2M60-45 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 55.951
Grundpreis: 12,44 /lfdm.
Länge: 5000 mm V2M60-50 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 62.181
Grundpreis: 12,44 /lfdm.
Länge: 6000 mm V2M60-60 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 74.621
Grundpreis: 12,44 /lfdm.
Länge: 7000 mm V2M60-70 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 87.051
Grundpreis: 12,44 /lfdm.
1 inkl. 19% MwSt. zzgl. Versandkosten
