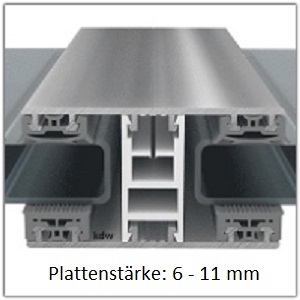

Glas-Verlegeprofil Breite 60 mm Plattenstärke: 6 - 11 mm

Glas-Verlegeprofil Breite 60 mm Plattenstärke: 6 - 11 mm
VSG-Verlegeprofil - Thermo/Classic Klip Profil
mit thermischer Trennung
Profilbreite 60 mm
Für Plattenstärken von 6 bis 11 mm
Kostenloser Zuschnitt auf die von Ihnen gewünschte Länge

  • Für die Verlegung wird bei diesem VSG-Verlegeprofil das gleiche Oberprofil auch als Unterprofil eingesetzt.
  • Thermische Trennung erfolgt von oben nach unten.
  • Deckelprofil auch farbig lieferbar
  • Für Kunststoffplatten und schwere Isoliergläser
  • Keine optische Beeinträchtigung durch Schraubenköpfe, das Oberprofil wird mit nur einer Schraube an der Traufe gesichert.
  • Das Oberprofil wird aufgeklipt.
  • Das Unterprofil wird im Abstand vom 40 cm aufgeschraubt.
  • Kostenlose Maßanfertigung auf Profillänge und Plattenstärke

1 bis 2 (von insgesamt 2)
Artikel pro Seite:
  • Ansicht:
-8%

Verlegeprofil für 6 - 11 mm VSG / Glas (Klip-Mittelprofil) Typ MTK-60

  • Aluminium Ober- und Unterprofil mit PVC-Adapter und Dichtungen
  • Profilbreite: 60 mm
  • 3 Farben zur Auswahl
  • Verwendbar für VSG / Glas, Stegplatten und Massivplatten
auch in 70 und 80 mm Profilbreite erhältlich


ab 30,00 € alter Preis: ab 32,70 € inkl. 19% MwSt. zzgl. Versandkosten
Lieferzeit ca. 10 bis 20 Werktage - Lieferbar nur innerhalb von Deutschland Lieferzeit ca. 10 bis 20 Werktage - Lieferbar nur innerhalb von Deutschland verschiedene Größen und Farben verfügbar!
-7%

Verlegeprofil für 6 - 11 mm VSG / Glas (Klip-Randprofil) Typ MTK-60

  • Aluminium Ober- und Unterprofil mit PVC-Adaptern und Dichtungen
  • Profilbreite: 60 mm
  • 3 Farben zur Auswahl
  • Verwendbar für VSG / Glas, Stegplatten und Massivplatten
auch in 70 und 80 mm Profilbreite erhältlich


ab 30,00 € alter Preis: ab 32,42 € inkl. 19% MwSt. zzgl. Versandkosten
Lieferzeit ca. 10 bis 20 Werktage - Lieferbar nur innerhalb von Deutschland Lieferzeit ca. 10 bis 20 Werktage - Lieferbar nur innerhalb von Deutschland verschiedene Größen und Farben verfügbar!



Verlegung: Thermo/Classic Klip Profil

Zuerst wird das Unterprofil auf der vorbereiteten Unterkonstruktion ausgerichtet.
Das Achsmaß, von Profilmitte bis Profilmitte, beträgt 3 cm mehr als die Platte (Glas oder Kunststoff) breit ist.
Bei einer 98 cm breiten Platte + 3 cm von Mitte Profil zu Mitte Profil gleich 101 cm.
Jetzt muß das entsprechende Unterprofil im Abstand von 40 cm im mittleren Kederkanal mit einem Durchmesser von 4,5 mm vorgebohrt werden.
Das ausgerichtete Profil wird jetzt mittels der Kreuzschlitzschrauben 4,2 x 32 mm in dem Alu-Kederkanal auf die Unterkonstruktion geschraubt.

Schieben Sie nun die Distanzprofile mit der richtigen Seite nach oben (s. Richtungspfeil) in die Kederkanäle.
An den jeweiligen Randseiten schieben Sie ein zweites Distanzprofil als Randabschluss ein.

Legen Sie jetzt die vorbereiteten Platten auf die Blockdichtungen der Unterprofile.
Die Platten müssen parallel zum Distanzprofil ausgerichtet werden.
Beachten Sie hierbei das die Platten sich sowohl in der Länge als auch in der Breite ausdehnen.
Halten Sie entsprechend der Länge Ihrer Platten ausreichend Abstand zu Wand bzw. zum First ein.
Die Platten sind mittig zwischen den Profilen mit einem Abstand von 5 mm zum Distanzprofil anzuordnen.

Setzen Sie als Nächstes die Oberprofile mit Schlauchdichtungen auf die Distanzprofile.
Die Befestigung des Oberprofils erfolgt durch klippen des Oberprofils auf das Distanzprofil.
Benutzen Sie hierfür einen Gummihammer.

Um das Abrutschen der Platten zu verhindern, befestigen Sie jetzt am unteren Ende der Profile den Bremswinkel.
Verwenden Sie hierfür VA-Schrauben 6,5 x 64 mm (bzw. 75 mm) und schrauben Sie diese bis in die Unterkonstruktion.
