- Uneingeschränkte Hagelschlaggarantie*
- Angenehme Lichtstreuung
- Oberseite: Glatt
- Unterseite: Wabenstruktur
- Plattenbreite: 1045 mm
- Nutzbreite: 980 mm
- Längen: von 2 bis 7 meter
* gemäß Herstellerangaben
weitere Informationen: siehe eine Zeile höher. Merkmale & Zusatzinfos
- Uneingeschränkte Hagelschlaggarantie*
- Angenehme Lichtstreuung
- Oberseite: Glatt
- Unterseite: Wabenstruktur
- Plattenbreite: 1045 mm
- Nutzbreite: 980 mm
- Längen: von 2 bis 7 meter
* gemäß Herstellerangaben
Polycarbonat-Wellplatten Wabe vereinen die einzigartige Witterungsbeständigkeit von Polycarbonat mit einer erhöhten Bruchfestigkeit.
Das Material ist von Natur aus UV-beständig.
Aufgrund ihrer hohen Transparenz garantieren Ihnen diese Polycarbonat Wellplatten höchste Lichtdurchlässigkeit und Brillanz.

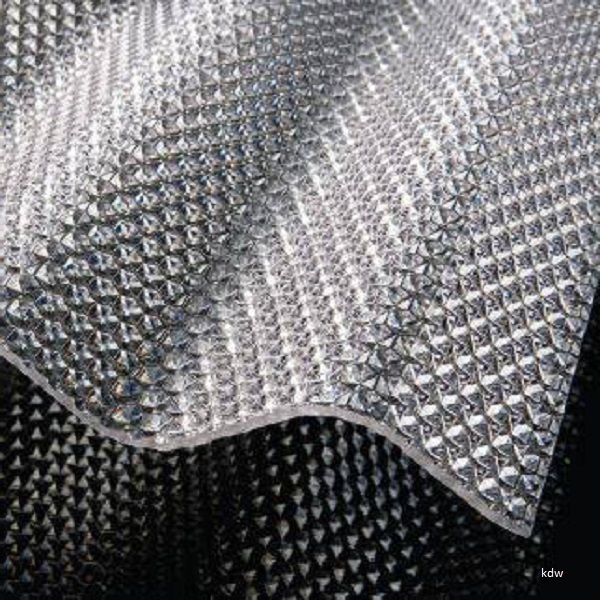

Die Wabenstruktur befindet sich auf der Unterseite der Wellplatte, ist lichtstreuend strukturiert
und zeichnet sich durch eine Ausleuchtung aus, die gleichmäßig ist.
Dies spiegelt sich in einem angenehmen und gefälligen Aussehen wieder.
Die Oberseite der Polycarbonat-Wellplatte ist glatt und somit schmutzabweisend.
Oberseite Glatt
Unterseite mit Wabenstruktur

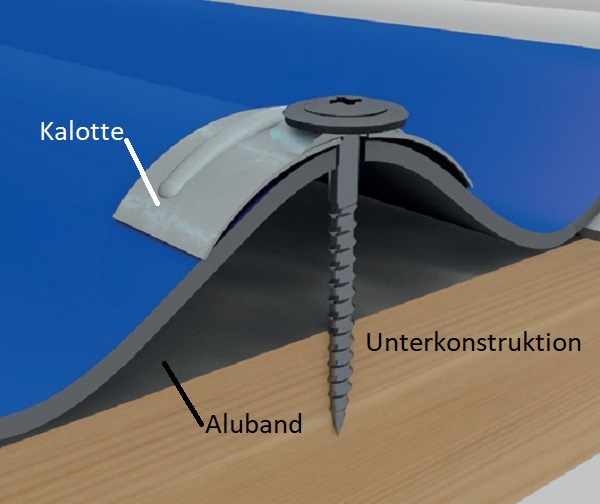

Die Befestigung erfolgt mit:
- Kalotten und Schrauben mit Dichtscheibe (keine Abstandhalter) siehe auch unter "Merkmale"
Lagerung – unbedingt beachten!
Die Lichtplatten sollten vor Sonnenlicht und Nässe geschützt und dementsprechend gelagert werden.Für Schäden, die durch unsachgemäße Lagerung entstehen, übernehmen wir keine Haftung. Um Verfärbungen, Verformungen und Rissbildungen durch Wärmestau zwischen den Plattenzu verhindern, empfehlen wir folgende Lagerung: Die Platten sollten auf ebener Unterlage, gut belüftet gelagert werden und mit wasser- und lichtundurchlässigen hellen Abdeckungen, z. B. Planen, abgedeckt werden.
Achtung!
Transportverpackungen sind bei längerer Lagerdauer zu entfernen und die Platten wie oben beschrieben zu lagern.

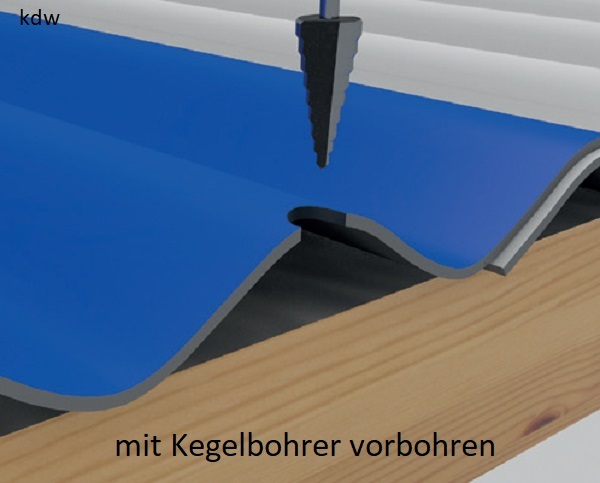

Bohren:
Bei Platten von bis zu 3 m Länge sollten alle Befestigungslöcher eine Bohrweitehaben, die 3 mm mehr beträgt als der Durchmesser des Befestigungsschaftes.
Die Bohrweite vergrößert sich um 1 mm je zusätzlichem Meter Länge bei längerenPlatten. Bitte Stufen- oder Kegelbohrer verwenden.
Schneiden:
Mit einer Handsäge mit feiner Zahnung oder mit einer elektrischen Handkreissäge(Geschw. 2.500 Umdrehungen / Min.) lassen sich die Platten leicht schneiden. Achtung: Während des Schneidens muss die Platte fixiert sein.
Plattenmontage:
(Bitte beachten Sie für Industrie-Lichtplattendie Montageanleitung.) Die seitliche Überlappung muss entgegengesetzt der Wetterseite erfolgen, sodass starker Wind kein Wasser unter die Platten drücken kann.
Für seitliche Überlappungen wird mindestens eine komplette Überlappung des Obergurtes empfohlen, bei geringen Dachneigungen (3° bis 7°) oder bei Längen über 4 Meter sowie in Gegenden, wo mit erhöhtem Wind und/oder Schneeaufkommen zu rechnen ist, wird jedoch mindestens eine
doppelte Überlappung empfohlen. Achtung! Hierdurch verringert sich die Nutzbreite.
Überlappungen der Plattenlängen müssen mindestens 200 mm betragen (senkrechteVerlegung 150 mm). Auf jeder zweiten Welle sowie auf der Überlappung müssen die Platten mit Abstandhaltern mit der Unterkonstruktion verschraubt werden (ausgenommen PC Welle in 2,8 mm Plattenstärke, siehe Acryl-Verlegung).
Überprüfen Sie die Platten auf gleichmäßige Auflage der Profile und nehmen Sie, wenn nötig, Feinanpassungen vor.
Zum Befestigen eignen sich am besten unsere
Spenglerschrauben aus A2 Edelstahlmit entsprechenden Abstandhaltern (siehe auch unter "Merkmale")
Die Schrauben bitte nur leicht komprimiert anziehen.
Plattenmontage:
Die Unterkonstruktion sollte mit einer weißen Schutzfarbe behandelt werden. Danach den Anstrich gut ablüften lassen, da unter Umständen Lösungsmitteldämpfe die Platten beschädigen können. Zur Platte zeigende Konstruktionsteile müssen hell sein, damit keine gefährliche Hitze entstehen kann, die eine Verformung oder Verfärbung der Platten zur Folge hat. Bei der Montage von Industrie-Lichtplatten ist zusätzlich dafür Sorge
zu tragen, dass die Stellen an denen die Lichtplatte auf das Blech lappt, ebenfalls mit Aluklebefolie abgeklebt werden.
Hierzu eignet sich helle Dispersionsfarbe oder Aluklebefolie.
(Ausnahme: PC Athermic:
Durch die hoch reflektierende und verspiegelte Oberfläche ist bei dieser Platte kein Vorbehandeln der Unterkonstruktionnötig.)
Die Platten dürfen nur auf einer Laufbohle betreten werden.
Achtung Hitzestau!
Bei Verlegung von Zwischendecken oder Sonnenschutzmaßnahmen muss ein Abstand der Ebenen von mindestens 40 cm eingehalten werden (abhängig von der Plattenqualität, der Raumgröße und der Belüftung), da ansonsten bei Sonneneinstrahlung ein zu großer Hitzestau entsteht, der die Platten zum Verformen oder Reißen bringen kann. Aus diesem Grund darf auch keine Wärmeisolierung unterhalb der Platten angebracht werden. Ebenso dürfen die Platten nicht auf einem vorhandenen durchgehenden Untergrund, wie z. B. einer Verschalung oder bestehendenDecke montiert werden. Es muss immer für genügend Luftzirkulation gesorgt werden (Traufbelüftung und Firstentlüftung). Nicht erlaubter Hitzestau kann auch
durch hohe Sparren oder Pfetten entstehen. An Traufe, First oder Wandanschluss muss eine Belüftung von mind. 300 cm² / lfdm. freier Querschnitt vorhanden sein.
Dachneigung:
Die Dachneigung sollte mindestens 7° betragen. Ab 10° macht sich der Selbstreinigungseffekt bemerkbar.
Diverses:
Durch Temperaturunterschiede arbeiten die Platten. Dies kann sich durch ein Knacken bemerkbar machen. Minimale Farbabweichungen sind durch unterschiedliche Rohstoffbeschaffungen möglich.
Verwendete Abdichtungsmassen müssen mit PVC / PC verträglich sein.
Eigenschaften:
- Hohe Lichtdurchlässigkeit
- Hohe Temperaturbeständigkeit
- Gutes Brandverhalten
- Hohe Schlag-, Stoss- und Bruchfestigkeit
Anwendungen:
- Bedachungen

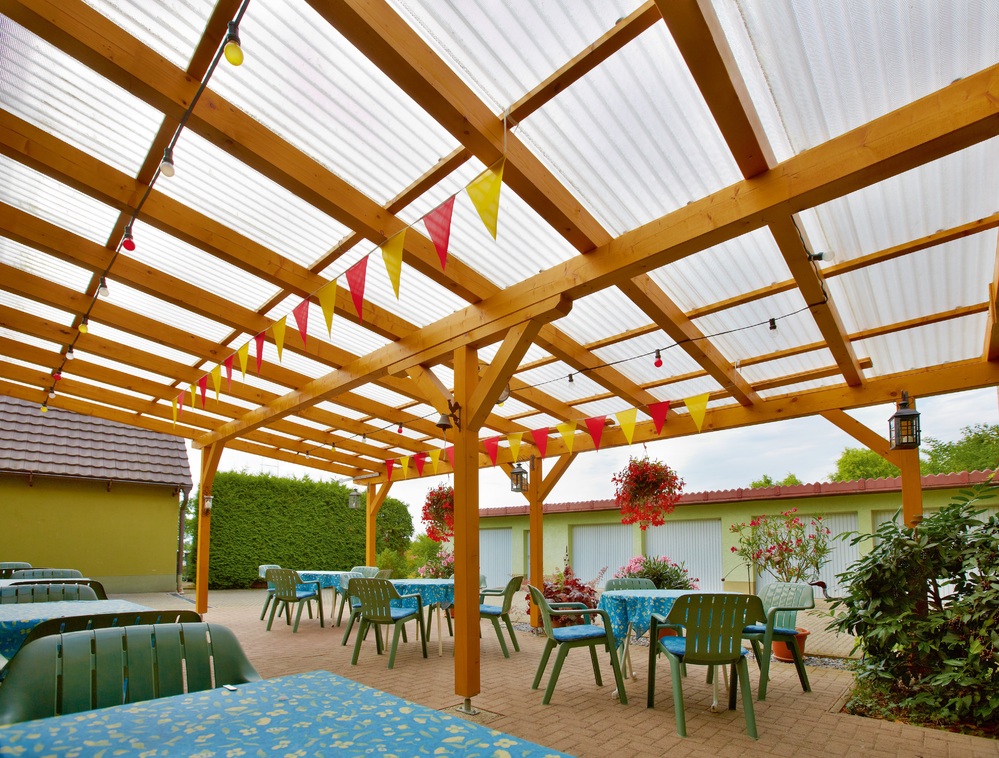

- Terrassenüberdachungen
- Carportüberdachungen
- Wandverkleidungen
- Lichtbänder
- Windschutzwände
- Zwecküberdachungen
| Brandklasse: |
B1 |
| Struktur: |
Wabe |
| Plattenbreite: |
1045 mm |
| Deckbreite: |
980 mm |

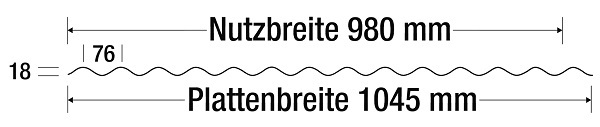

| Profil: |
Sinus 76/18 |
| Garantie UV-Beständigkeit: |
10 Jahre |
| UV-Schutz: |
ja |
| Befestigungsbedarf pro qm Dach: |
8 Schrauben + Kalotten |
| Riegelabstand bei Wandverlegung: |
max. 1500 mm |
| Temperaturbeständigkeit: |
-40 bis +120°C |
| Lichtdurchlässigkeit: |
72 % |
| Lattenabstand bei Dachverlegung: |
max. 1200 mm |
| Garantie auf Witterungsbeständigkeit: |
15 Jahre |
| Größe |
Artikel-Nr |
Lieferstatus |
Preis |
Stk. |
| 1045 x 2000 mm |
1604-20 |
 Lieferzeit ca. 10 bis 15 Werktage |
60.70€1
Grundpreis:
29,04€
/pro m²
|
|
| 1045 x 2500 mm |
1604-25 |
Lieferzeit ca. 10 bis 15 Werktage |
75.88€1
Grundpreis:
29,04€
/pro m²
|
|
| 1045 x 3000 mm |
1604-30 |
Lieferzeit ca. 10 bis 15 Werktage |
91.05€1
Grundpreis:
29,04€
/pro m²
|
|
| 1045 x 3500 mm |
1604-35 |
Lieferzeit ca. 10 bis 15 Werktage |
106.23€1
Grundpreis:
29,04€
/pro m²
|
|
| 1045 x 4000 mm |
1604-40 |
Lieferzeit ca. 10 bis 15 Werktage |
121.40€1
Grundpreis:
29,04€
/pro m²
|
|
| 1045 x 4500 mm |
1604-45 |
Lieferzeit ca. 10 bis 15 Werktage |
136.58€1
Grundpreis:
29,04€
/pro m²
|
|
| 1045 x 5000 mm |
1604-50 |
Lieferzeit ca. 10 bis 15 Werktage |
151.75€1
Grundpreis:
29,04€
/pro m²
|
|
| 1045 x 6000 mm |
1604-60 |
Lieferzeit ca. 10 bis 15 Werktage |
182.10€1
Grundpreis:
29,04€
/pro m²
|
|
| 1045 x 7000 mm |
1604-70 |
Lieferzeit ca. 10 bis 15 Werktage |
212.45€1
Grundpreis:
29,04€
/pro m²
|
|
