" Verlegung: Profil V10M60 "
Das Komplettsystem. Das Ober- und Unterprofil aus Aluminium mit eingezogenen Lippendichtungen ist ideal für Terrassenüberdachungen mit Holz- oder Metallunterkonstruktionen. Die einzelnen Komponenten sind je nach den Anforderungen und Materialstärken genau aufeinander abgestimmt.
Zuerst werden die Unterprofile auf der Unterkonstruktion ausgerichtet.

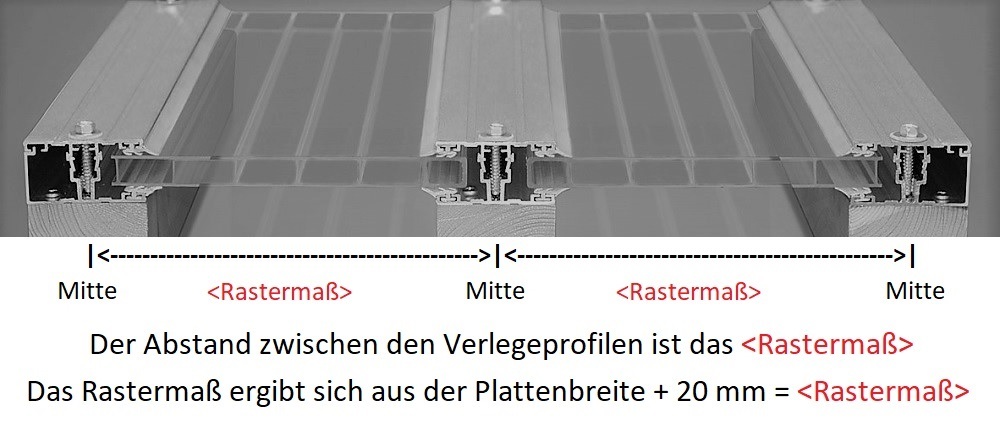

Das Achsmaß von Profilmitte bis Profilmitte beträgt 2 cm mehr als die Platte breit ist.
Beispielrechnung einer 98 cm breiten Stegplatte: 98 cm + 2 cm = max. 100 cm
Das Unterprofil wird nun im Abstand von 70 cm beidseitig links/rechts neben dem Steg auf der Unterkonstruktion verschraubt.
Die vorbereitete Platte wird eingelegt.
Das Oberprofil wird nun auf das Unterprofil gelegt und im Abstand von 30 cm mittig im Unterprofil verschraubt.
Um ein Abrutschen der Platten zu verhindern, befestigen Sie hierfür am unteren Ende der Profile einen Bremswinkel.
Bei Fragen rufen Sie bitte an. Wir helfen gerne.
Damit nur das bestellt wird was auch wirklich benötigt wird.
| Abstand Mitte/Mitte Verlegeprofil: |
Plattenbreite + 20 mm |
| Wandstärke - Materialdicke: |
1,8 mm |
| Farbe: |
Aluminium Blank |
| Gesamthöhe: |
39 mm |
| Gesamtbreite: |
60 mm |
| Gewicht: |
1227 g/m |
| Aufnahme für Plattenstärke: |
10 mm |
| Größe |
Artikel-Nr |
Lieferstatus |
Preis |
Stk. |
| Länge: 1000 mm |
1716-32 |
 Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
24.30€1
|
|
| Länge: 1500 mm |
1716-35 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
36.43€1
|
|
| Länge: 2000 mm |
1716-36 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
48.58€1
|
|
| Länge: 2500 mm |
1716-37 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
60.74€1
|
|
| Länge: 3000 mm |
1716-38 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
72.88€1
|
|
| Länge: 3500 mm |
1716-39 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
85.00€1
|
|
| Länge: 4000 mm |
1716-40 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
97.15€1
|
|
| Länge: 4500 mm |
1716-41 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
109.30€1
|
|
| Länge: 5000 mm |
1716-42 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
121.45€1
|
|
| Länge: 6000 mm |
1716-43 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
145.73€1
|
|
| Länge: 7000 mm |
1716-44 |
Lieferzeit: BRD ca. 15 Werktage | Österreich + Benelux 20 bis 40 Werktage | Lieferung per 3,5 to. |
170.03€1
|
|
