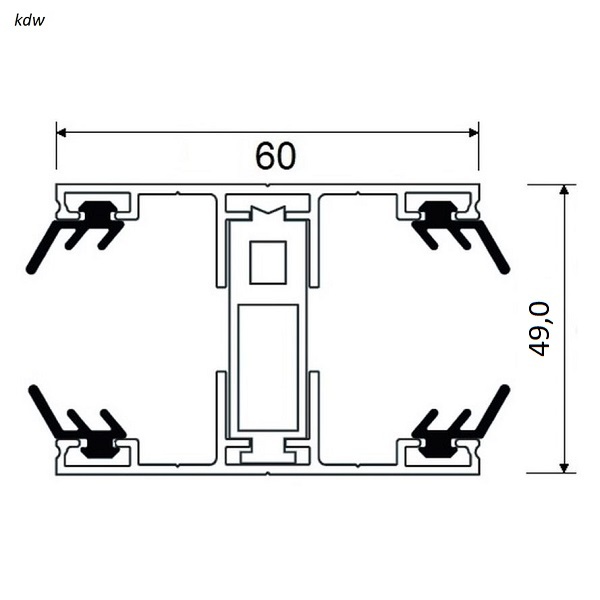

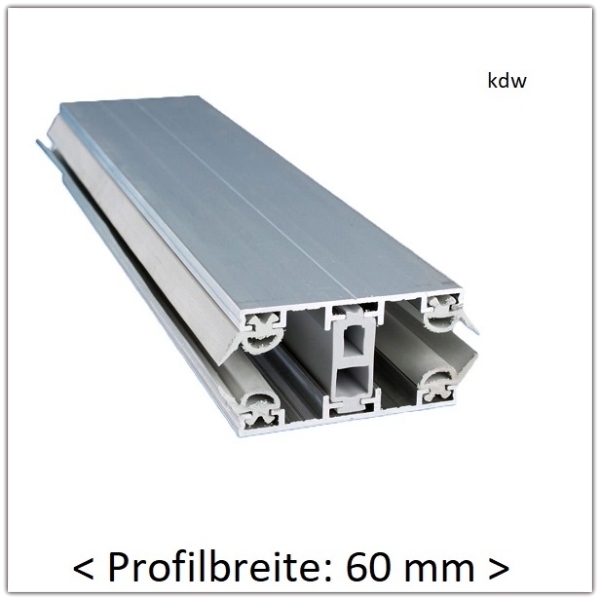

Thermo- Mittelprofil Alu-Komplett mit thermischer Trennung, Schrauben & Dichtungen für 32 mm Stegplatten - Typ V32MT60

" Verlegung: Profil V32MT60 "

Durch die thermische Trennung (Aluoberprofil-Kunststoffdistanzleiste-Aluunterprofil) ist dieses System sehr gut geeignet für windgeschützte Terrassenüberdachungen und geschlossene Wintergärten. Das Thermo-Mittelprofil und Thermo-Randprofil sind besonders isoliert, um Wärmebrücken zu vermeiden. Eingezogene Lippendichtungen sorgen zudem für Dichtigkeit gegen Regenwasser.

Zuerst werden die Unterprofile auf der Unterkonstruktion ausgerichtet.

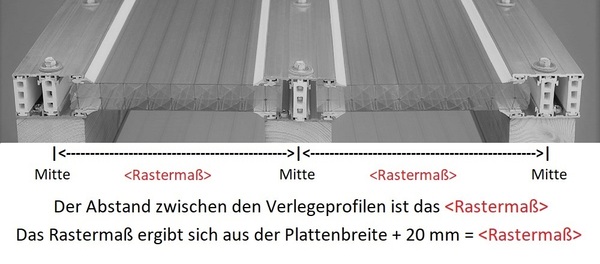

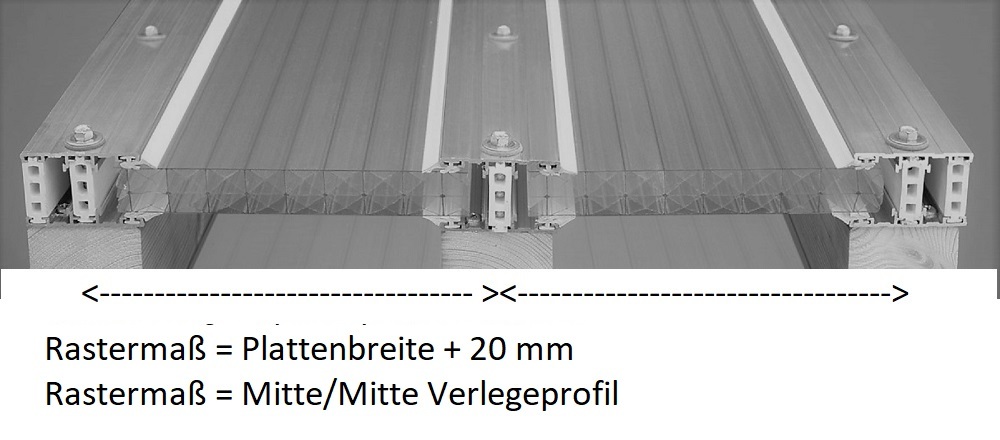

Das Achsmaß von Profilmitte bis Profilmitte beträgt 2 cm mehr als die Platte breit ist.
Beispielrechnung einer 98 cm breiten Stegplatte: 98 cm + 2 cm = max. 100 cm
Das Unterprofil wird nun im Abstand von 70 cm beidseitig links/rechts neben der Stegaufnahme auf der Unterkonstruktion verschraubt.

Der Distanzclip wird im Unterprofil (Stegaufnahme) eingeschoben.
Die vorbereitete Platte wird eingelegt.

Das Oberprofil wird nun auf den Distanzclip aufgelegt im Abstand von 30 cm mittig im Thermo-Adapter verschraubt.

Um ein Abrutschen der Platten zu verhindern, befestigen Sie hierfür am unteren Ende der Profile einen Bremswinkel.

Bei Fragen rufen Sie bitte an. Wir helfen gerne.
