V1 Randprofil ALU-Komplett für 16 mm Stegplatten, Typ KDW30

  • Artikel-Nr:
  • Hersteller: KDW Versandgruppe 1
  • Status: Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage

Grundpreis: ab 14,66 /lfdm.

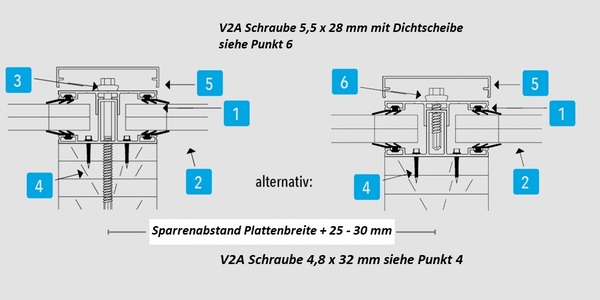

Verlegung: Profil V1 (siehe auch unter Zusatzinfos)

Das Komplettsystem. Das Ober- und Unterprofil aus Aluminium mit eingezogenen Lippendichtungen ist ideal für Terrassenüberdachungen mit Holz- oder Metallunterkonstruktionen. Die einzelnen Komponenten sind je nach den Anforderungen und Materialstärken genau aufeinander abgestimmt.

Zuerst werden die Unterprofile auf der Unterkonstruktion ausgerichtet.
Das Achsmaß von Profilmitte bis Profilmitte beträgt max. 3 cm mehr als die Platte breit ist.
Beispielrechnung einer 98 cm breiten Stegplatte: 98 cm + max. 3 cm = max. 101 cm
Das Unterprofil wird nun im Abstand von 25 cm im Wechsel links/rechts neben dem Steg auf der Unterkonstruktion verschraubt.
Unterkonstruktion aus Holz  -  Benötigt werden pro lfdm. Profil 4 Schrauben in 4,5 x 32 mm (siehe unten)
oder
Unterkonstruktion aus Metall -  Benötigt werden pro lfdm. Profil 4 Schrauben in 5,5 x 50 mm (siehe unten)

Die vorbereitete Platte wird eingelegt.

Das Oberprofil wird nun auf das Unterprofil gelegt und im Abstand von 25 cm mittig im Unterprofil verschraubt.
Benötigt werden pro lfdm. Profil 4 Schrauben in 5,5 x 28 mm (siehe unten)

Um ein Abrutschen der Platten zu verhindern, befestigen Sie hierfür am unteren Ende der Profile einen Bremswinkel.

Bei Fragen rufen Sie bitte an. Wir helfen gerne.
Damit nur das bestellt wird was auch wirklich benötigt wird.



  • Für 16 mm Plattenstärke

  • Profilbreite: 60 mm

  • Ober- und Unterprofil komplett mit 2 eingezogenen Lippendichtungen
  • mit Schraubkanal
  • Längen von 2 bis 7 meter
Profilbreite: 60 mm
Abstand Mitte/Mitte Verlegeprofil: Plattenbreite + 25 - 30 mm
Profilhöhe: ca. 32 mm
Größe Artikel-Nr Lieferstatus Preis Stk.
Länge: 1000 mm Diese Größe ist nicht lieferbar Diese Größe ist nicht lieferbar 14.661
Grundpreis: 14,66 /lfdm.
Länge: 2000 mm V1R60-20 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 29.321
Grundpreis: 14,66 /lfdm.
Länge: 2500 mm V1R60-25 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 36.651
Grundpreis: 14,66 /lfdm.
Länge: 3000 mm V1R60-30 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 43.971
Grundpreis: 14,66 /lfdm.
Länge: 3500 mm V1R60-35 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 51.301
Grundpreis: 14,66 /lfdm.
Länge: 4000 mm V1R60-40 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 58.621
Grundpreis: 14,66 /lfdm.
Länge: 4500 mm V1R60-45 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 65.971
Grundpreis: 14,66 /lfdm.
Länge: 5000 mm V1R60-50 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 73.291
Grundpreis: 14,66 /lfdm.
Länge: 6000 mm V1R60-60 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 87.951
Grundpreis: 14,66 /lfdm.
Länge: 7000 mm V1R60-70 Lieferzeit ca. 10 bis 15 Werktage Lieferzeit ca. 10 bis 15 Werktage 102.611
Grundpreis: 14,66 /lfdm.
1 inkl. 19% MwSt. zzgl. Versandkosten
